一、探頭檢測
工作原理：
通過對超聲波脈沖的回波信號進行快速傅里葉變換，得到其頻譜圖，從而確定其中心頻率，與探頭的標稱頻率進行對比，即可實現探頭檢測的目的。
★要進行探頭檢測，需要示波器帶有FFT或Math功能，以下操作步驟以帶FFT功能的示波器為例。
操作步驟：
1.儀器連接電源，打開開關；
2.將待測探頭連接至儀器接口；
3.連接示波器，調節示波器顯示；
4.使用待測探頭測量標準試件，同時調節示波器使屏幕顯示一個測量波形，此時可以暫停示波器；
5.打開FFT模式，根據需要設置頻率范圍和中心頻率；
6.調節頻譜波形，定標3dB，檢查中心頻率。

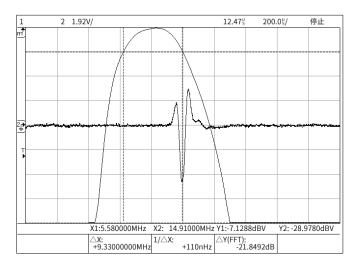

圖3.1 探頭檢測實例
如圖3.1實例所示，探頭中心頻率測量值為(X1+X2)/2=10.245MHz。
二、厚度測量
工作原理：
利用超聲波脈沖反射原理，對波形進行測量，通過計算可以得到工件厚度。
操作步驟：
1.儀器連接電源，打開開關；
2.將探頭連接至儀器接口；
3.連接示波器，調節示波器顯示；
4.使用待測探頭測量待測試件，同時調節示波器使屏幕顯示合適的測量波形；
5.得到想要的波形后暫停示波器，調節測量光標得到兩個回波之間的時間間距；
6.通過材料聲速 即可求得工件厚度。

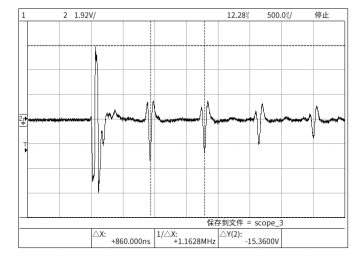

圖3.2 厚度測量實例
如圖3.2實例所示，試塊厚度為，此處計算使用材料聲速為鋼的聲速5900m/s，并非該試塊精確聲速，故而計算結果有誤差，在實際應用中應當選取待測物確切的聲速。
4.技術指標
4.1控制參數
控制參數 | 范圍 | 步進 | |
發 射 區 | 發射電壓 | 60V、110V、150V、200V | 選擇 |
脈沖寬度 | 1~40（1倍約為28ns） | 1倍 | |
重復頻率 （內部觸發） | 4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz | 選擇 | |
觸發源 | 內部觸發、外部觸發 | 選擇 | |
接 收 區 | 單/雙晶 | 單晶（1T/1R）、雙晶（1T/2R） | 選擇 |
阻尼 | 34Ω、50Ω、90Ω、510Ω | 選擇 | |
增益 | -4dB~55dB | 1dB |
4.2技術參數
脈沖類型 | 負尖波脈沖/方波脈沖 |
上升時間 | 一般在4.5-8.5ns之間，阻尼為510Ω時會到20ns 及以上 |
下降時間 | 一般在3.5-6.5ns之間 |
脈沖寬度 | 1倍脈沖寬度約為28ns |
帶 寬 | 0.5-20MHz |
激發模式 | 脈沖-回波（P-E）、穿透（T-T） |
重復頻率 | 內部觸發：4Hz-2kHz；外部觸發：0-20kHz |
外部觸發 | 上升沿觸發；觸發電壓：3.3V； |
注1：選擇更高的發射電壓，會對應更長的下降時間和上升時間。
注2：脈沖寬度越寬，發射電壓越小。
注3：重復頻率升高，發射電壓也會有輕微下降。
4.3主機規格
電源 | DC:5V1A | 操作溫度 | 0-55℃ |
外形尺寸 | 14cm*8.8cm*3cm | 重量 | 230g |
4.4標準配置
主機PR10 | 1臺 | 連接線Q9-Q9 | 2條 |
數據線 USB - 4芯半月 | 1條 | 電源適配器 | 1個 |
通訊U盤 | 1個 | 控制軟件 （存在U盤里） | 1份 |
5保養與維修
5.1環境要求
嚴格避免碰撞,儀器使用和保管過程中應當注意防塵、防潮、防酸堿物質，儀器應當遠離強電磁場。如有質量問題請與生產廠家聯系
由于本裝置為高科技產品，所以維修工作應由受過培訓的維修人員完成，請用戶不要自行拆卸修理。
